Hej tam! Jako dostawca silników próżniowych często jestem pytany o rolę kondensatorów w tych silnikach. Więc pomyślałem, że poświęcę chwilę, żeby ci to wytłumaczyć.
Na początek porozmawiajmy o tym, czym jest kondensator. Kondensator to element elektroniczny przechowujący i uwalniający energię elektryczną. Składa się z dwóch przewodzących płytek oddzielonych materiałem izolacyjnym, zwanym dielektrykiem. Po przyłożeniu napięcia do płytek powstaje pole elektryczne, a kondensator magazynuje energię w tym polu.
Przejdźmy teraz do roli kondensatorów w silniku próżniowym. Kondensatory w tych silnikach spełniają kilka kluczowych funkcji:
1. Uruchomienie silnika
Jedną z głównych ról kondensatora w silniku próżniowym jest pomoc w uruchomieniu silnika. Silniki próżniowe zazwyczaj korzystają z jednofazowego źródła zasilania prądem przemiennym, które samo w sobie nie wytwarza wirującego pola magnetycznego. Aby uruchomić silnik, stosuje się kondensator, który powoduje przesunięcie fazowe prądu, co generuje wirujące pole magnetyczne. To wirujące pole magnetyczne oddziałuje następnie z wirnikiem silnika, powodując jego wirowanie.
Na przykład w silniku dwufazowym kondensator jest połączony szeregowo z uzwojeniem początkowym. Kiedy silnik jest włączony, kondensator powoduje przesunięcie fazowe w prądzie przepływającym przez uzwojenie rozruchowe, co wytwarza pole magnetyczne niezgodne w fazie z polem magnetycznym uzwojenia głównego. Powoduje to wytworzenie wirującego pola magnetycznego, które uruchamia silnik. Gdy silnik osiągnie określoną prędkość, przełącznik odśrodkowy odłącza uzwojenie rozruchowe i kondensator od obwodu.
2. Poprawa współczynnika mocy
Inną ważną rolą kondensatorów w silniku próżniowym jest poprawa współczynnika mocy. Współczynnik mocy jest miarą efektywności wykorzystania energii elektrycznej przez silnik. Niski współczynnik mocy oznacza, że silnik zużywa więcej energii niż jest to konieczne do wykonania swojej pracy, co może skutkować wyższymi kosztami energii.
Kondensatory mogą pomóc poprawić współczynnik mocy poprzez kompensację reaktancji indukcyjnej silnika. Reaktancja indukcyjna to właściwość uzwojeń silnika, która powoduje opóźnienie prądu w stosunku do napięcia. Dodając kondensator równolegle do silnika, reaktancja pojemnościowa kondensatora może zniwelować reaktancję indukcyjną, zmniejszając całkowitą impedancję obwodu i poprawiając współczynnik mocy.
3. Redukcja hałasu i wibracji
Kondensatory mogą również pomóc w zmniejszeniu hałasu i wibracji w silniku próżniowym. Kiedy silnik pracuje, może generować hałas elektryczny i wibracje, które mogą być denerwujące i potencjalnie uszkodzić silnik. Kondensatory mogą pomóc w odfiltrowaniu tego hałasu i wibracji, wygładzając prąd elektryczny i redukując zakłócenia elektromagnetyczne (EMI) generowane przez silnik.
Na przykład kondensator można zastosować do odfiltrowania szumów o wysokiej częstotliwości w zasilaczu, co może zmniejszyć ilość zakłóceń elektromagnetycznych emitowanych przez silnik. Może to pomóc poprawić wydajność i niezawodność silnika, a także zmniejszyć ryzyko zakłóceń w pracy innych urządzeń elektronicznych.
4. Ochrona silnika
Wreszcie kondensatory mogą pomóc chronić silnik przed uszkodzeniem. W silniku próżniowym kondensator może działać jako zabezpieczenie przeciwprzepięciowe, zapobiegając uszkodzeniu uzwojeń silnika przez skoki napięcia i przepięcia. Kiedy nastąpi skok napięcia, kondensator może pochłonąć nadmiar energii i powoli ją uwolnić, chroniąc silnik przed uszkodzeniem.
Teraz, gdy rozumiesz już rolę kondensatorów w silniku próżniowym, przyjrzyjmy się różnym typom kondensatorów powszechnie stosowanych w tych silnikach:
1. Uruchom kondensatory
Kondensatory robocze służą do poprawy współczynnika mocy i sprawności silnika podczas normalnej pracy. Zazwyczaj są one połączone równolegle z głównym uzwojeniem silnika i pozostają w obwodzie podczas pracy silnika. Kondensatory robocze zostały zaprojektowane tak, aby miały wysoką wartość pojemności i niski współczynnik strat, co pomaga poprawić wydajność silnika i zmniejszyć zużycie energii.
2. Uruchom kondensatory
Kondensatory rozruchowe służą do wspomagania rozruchu silnika. Są one zwykle połączone szeregowo z uzwojeniem rozruchowym silnika i są używane tylko podczas procesu rozruchu. Gdy silnik osiągnie określoną prędkość, przełącznik odśrodkowy odłącza kondensator rozruchowy od obwodu. Kondensatory rozruchowe zaprojektowano tak, aby miały wysoką pojemność i wysokie napięcie znamionowe, co pomaga zapewnić dodatkowy moment obrotowy potrzebny do uruchomienia silnika.
3. Kondensatory silnikowe
Kondensatory silnikowe są podobne do kondensatorów roboczych, ale są przeznaczone do stosowania w silnikach wymagających wyższego poziomu wydajności. Są one zwykle stosowane w silnikach pracujących przy dużych prędkościach lub pod dużymi obciążeniami. Kondensatory silnikowe zaprojektowano tak, aby miały wysoką pojemność i niski współczynnik strat, co pomaga poprawić wydajność i wydajność silnika.
Podsumowując, kondensatory odgrywają kluczową rolę w działaniu silnika próżniowego. Pomagają uruchomić silnik, poprawiają współczynnik mocy, redukują hałas i wibracje oraz chronią silnik przed uszkodzeniem. Jeśli szukasz silnika próżniowego, koniecznie wybierz taki, w którym zastosowano wysokiej jakości kondensatory, aby zapewnić niezawodną i wydajną pracę.

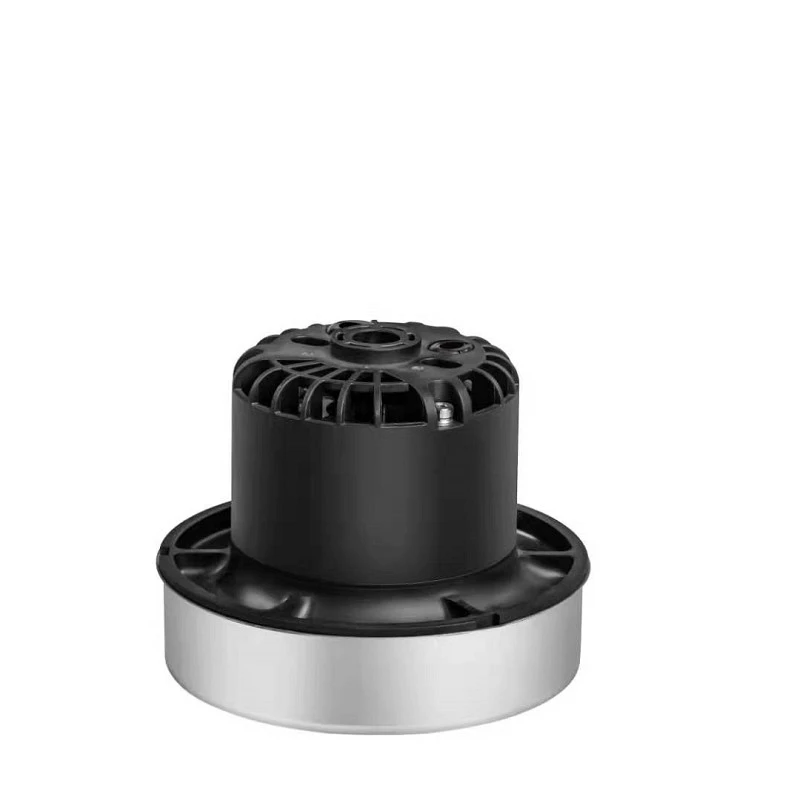

W naszej firmie oferujemy szeroką gamęSilnik BLDC do odkurzacza, w tymBezszczotkowy silnik odkurzacza o mocy 500 WIMały, wysokociśnieniowy silnik próżniowy BLDC. Nasze silniki zostały zaprojektowane tak, aby zapewnić wysoką wydajność, niezawodność i efektywność energetyczną, a aby zapewnić najlepszą możliwą wydajność, używamy wyłącznie komponentów najwyższej jakości, w tym kondensatorów.
Jeśli chcesz dowiedzieć się więcej o naszych silnikach próżniowych lub masz pytania dotyczące roli kondensatorów w tych silnikach, nie wahaj się z nami skontaktować. Chętnie pomożemy Ci znaleźć odpowiedni silnik do Twoich potrzeb i odpowiemy na wszelkie pytania.
Referencje
- Podstawy maszyn elektrycznych, Stephen J. Chapman
- Inżynieria elektryczna: zasady i zastosowania, Allan R. Hambley
